Линзовые компенсаторы ОСТ

Компенсаторы круглые осевые линзовые изготовленные по ОСТ 34-10-569-9393 используются с целью компенсации температурных изменений длины трубопроводов, которые подпадают под требования «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды», используемых в условиях малоагрессивных и неагрессивных сред, где наблюдается условное давление до 1,6МПа (16кгс/см2) и температура до 300˚С, а также тех, где Ду ≤ 400мм и температура до 425˚С. Компенсаторы могут быть исполнены в двух следующих видах:

первый — приварное исполнение,
второй — приварное исполнение, где дополнительно крепится дренажная трубка.





Компенсаторы данного типа производятся на Ду от 100 до 2200 мм, условные давления Ру 0,6МПа, 1,0МПа и 1,6МПа, с одной, двумя, тремя и четырьмя линзами, в соответствии с компенсирующей способностью:



  • для однолинзовых 3-5,5 мм
  • для двухлинзовых  6-11 мм
  • для трехлинзовых  9-16,5 мм
  • для четырехлинзовых 12-22 мм





Кроме того, мы имеет возможность принять заказ на изготовление угловых линзовых компенсаторов Dy от 100 до 2200 мм., предназначенных с целью компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и некоторых других шарнирных схемах компенсации, которые работают в условиях малоагрессивных и неагрессивных сред, где наблюдается условное давление Ру до 1,6 Мпа (16 кгс/см2) и температура до 300 С˚, а также также тех, где Dy ≤400 мм и температура до 425 С˚



Примерно следующим образом обозначается компенсатор угловой двухлинзовый Ру 0,6 (6 кгс/см2) и Dy 200 мм:



Компенсатор 0,6 (6)-200 04 ОСТ 34-10-574

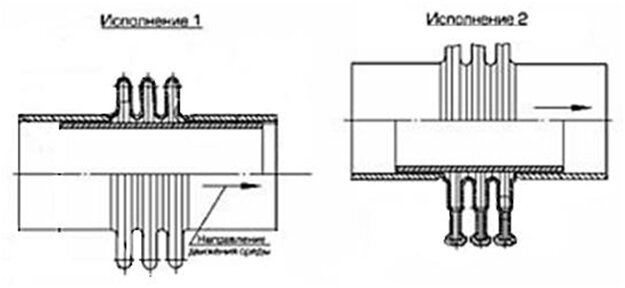

Принцип действия линзового компенсатора
